是谁规定了电线颜色?电线颜色竟有这么多学问

发布时间:2019-04-12 14:45:32

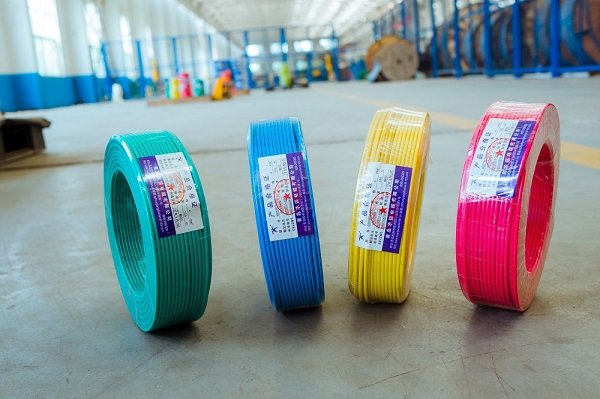

一般电箱中有五种不同颜色的电线,分别对应为:

黄色:三相电路中的L1相,即A相
绿色:三相电路中的L2相,即B相
红色:三相电路中的L3相,即C相
蓝色:工作零线N
黄绿色:保护零线PE

三相电能表接线示意

黄绿色保护接地线
通过上面的科普,大家都清楚了每种电线颜色的含义,下面华强小编再给大家补充两个问题。
问题1:是谁规定了电线的颜色?
在国家标准GB50258—96规定了当配线采用多相导线时,其相线的颜色应易于区分,相线与零线(即工作零线N)的颜色应不同。保护地线(PE线)应采用黄绿颜色相间的绝缘导线;零线(N线)宜采用淡蓝色绝缘导线。www.huaqiangdianlan.cn而GB/T6995.2-2008则规定了L1/L2/L3三相的线缆颜色为黄绿红三色。
问题2:为什么要区分电线的颜色?
国家制定标准要求不同的线缆规定使用不同颜色,主要就是为了正确区分导线中的相线、零线、保护地线,防止发生错误操作。在普遍的电力施工单位中,虽然有着严格的操作规范,但是在真正施工中,总会有人因粗心或误操作,导致接线出错,导致严重电力事故。
