涨知识电缆工程量计算规则

发布时间:2019-05-16 16:28:34


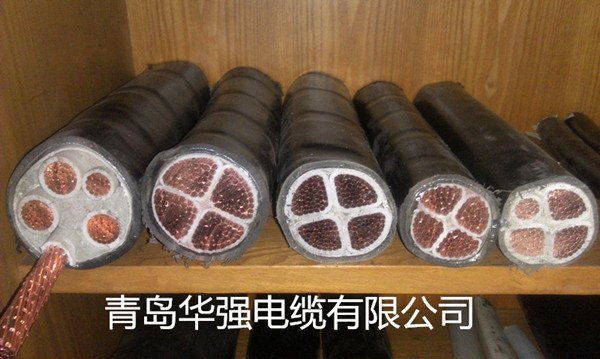

1. 电缆敷设驰度、波形弯度、交叉的预留(附加)长度按电缆全长的2.5%计算,单位为m/根。



2.电缆进入建筑物的预留(附加)长度为规范规定最小值2.0m,单位为m/根。



3.电缆进入沟内或吊架时引上()预留的预留(附加)长度为规范规定最小值1.5m,单位为m/根。



4.变电所进出线的预留(附加)长度为规范规定最小值1.5m,单位为m/根。



5.电力电缆终端头的预留(附加)长度为检修余量最小值1.5m,单位为m/根。



6.电缆中间接头盒的预留(附加)长度为检修余量最小值两端各留2.0m,单位为m/根。



7.电缆进控制、保护屏及模拟盘等的预留(附加)长度按盘面尺寸的高+宽计算,单位为m/根。



8.高压开关柜及低压配电盘、箱的预留(附加)长度为盘下进出线2.0m,单位为m/根。



9.电动机的预留(附加)长度从电机接线盒起算的0.5m计算,单位为m/根。



10.厂用变压器的预留(附加)长度从地坪起算的3.0m计算,单位为m/根。



11.电缆绕过梁柱等增加长度的预留(附加)长度按被绕物的断面实际增加长度计算,单位为m/根。



12.电梯电缆与电缆架固定点的预留(附加)长度为规范规定最小值每处0.5m计算,单位为m/根。电缆附加及预留的长度是电缆敷设长度的组成部分,应计入电缆长度工程量之内。



请各位大虾对212条给个比较详细的解释。最好能图文并茂!例如第4条此处的附加长度是否对进强弱电间有效另预留此长度后变电所内电缆是否可以另外计算?(施工单位决算角度考虑)



山东电缆常识



VV与YJV的区别说明

1、YJV绝缘用的是交联聚乙烯、VV绝缘用的是聚氯乙烯.



2、YJV电缆工作温度达90度,而VV只有70度,同截面积YJV电缆载流量大。

VV类电缆导体运行最高额定温度为摄氏70度,短路时(持续时间小于5秒)最高温度不超过摄氏160度。

YJV类电缆导体运行最高额定温度为摄氏90度,短路时(持续时间小于5秒)最高温度不超过摄氏250度。



3、YJV从长远看比VV好(使用寿命长等),但比VV贵。



4、从技术经济指标看,三芯的YJVVV电缆的各项参数都要高。

在民用建筑中推荐使用YJV,其载流量比VV的大,更为主要的是在电气火灾时,由于其绝缘材料不含氯,燃烧时不会产生有毒气体。



型号 名称



DF-VV 聚氯乙烯绝缘聚氯乙烯护套预制带分支电缆

DF-ZR-VV 聚氯乙烯绝缘聚氯乙烯护套预制带分支阻燃电缆

DF-NH-VV 聚氯乙烯绝缘聚氯乙烯护套预制带分支耐火电缆

DF-YJV 交联聚乙烯绝缘聚氯乙烯护套预制带分支电缆

DF-ZR-YJV 交联聚乙烯绝缘聚氯乙烯护套预制带分支阻燃电缆

DF-NH-YJV 交联聚乙烯绝缘聚氯乙烯护套预制带分支耐火电缆



电缆表示方法为:型号+电压等级+主干电缆截面+分支电缆截面

举例:主干电缆绝缘为交联聚乙烯绝缘、聚氯乙烯护套、导体截面为240mm2,分支电缆绝缘为交联聚乙烯绝缘、聚氯乙烯护套、导体截面为35 mm2

表示为:DF-YJV0.6/1kV1×240+1×35



电气安装工程规范



1 、一般规定



1.1 本章适用于住宅单相人户配电箱户表后的室内电路布线及电器、灯具安装。



1.2 电气安装施工人员应持证上岗。



1.3 配电箱户表后应根据室内用电设备的不同功率分别配线供电;大功率家电设备应独立配线安装插座。



1.4 配线时,相线与零线的颜色应不同;同一住宅相线(L)颜色应统一,零线(N)宜用蓝色,保护线(PE)必须用黄绿双色线。



1.5 电路配管、配线施工及电器、灯具安装除遵守本规定外,尚应符合国家现行有关标准规范的规定。

1.6 工程竣工时应向业主提供电气工程竣工图。



2、 主要材料质量要求



2.1 电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。



2.2 电器、电料的包装应完好,材料外观不应有破损,附件、备件应齐全。



2.3 塑料电线保护管及接线盒必须是阻燃型产品,外观不应有破损及变形。



2.4 金属电线保护管及接线盒外观不应有折扁和裂缝,管内应无毛刺,管口应平整。



2.5 通信系统使用的终端盒、接线盒与配电系统的开关、插座,宜选用同一系列产品。



3、 施工要点



3.1 应根据用电设备位置,确定管线走向、标高及开关、插座的位置。



3.2 电源线配线时,所用导线截面积应满足用电设备的最大输出功率。



3.3 暗线敷设必须配管。当管线长度超过15m或有两个直角弯时,应增设拉线盒。



3.4 同一回路电线应穿入同一根管内,但管内总根数不应超过8根,电线总截面积(包括绝缘外皮)不应超过管内截面积的40%



3.5 电源线与通讯线不得穿入同一根管内。



3.6 电源线及插座与电视线及插座的水平间距不应小于500mm



3.7 电线与暖气、热水、煤气管之间的平行距离不应小于300mm,交叉距离不应100mm



3.8 穿入配管导线的接头应设在接线盒内,接头搭接应牢固,绝缘带包缠应均匀紧密。



3.9 安装电源插座时,面向插座的左侧应接零线(N),右侧应接相线(L),中间上方应接保护地线(PE)



3.10 当吊灯自重在3kg及以上时,应先在顶板上安装后置埋件,然后将灯具固定在后置埋件上。严禁安装在木楔、木砖上。



3.11 连接开关、螺口灯具导线时,相线应先接开关,开关引出的相线应接在灯中心的端子上,零线应接在螺纹的端于上。



3.12 导线间和导线对地间电阻必须大于0.5MΩ。



3.13 同一室内的电源、电话、电视等插座面板应在同一水平标高上,高差应小于5mm



3.14 厨房、卫生间应安装防溅插座,开关宜安装在门外开启侧的墙体上。



3.15 电源插座底边距地宜为300mm,平开关板底边距地宜为1400mm
