秘籍!华强电缆告诉您电线电缆绝缘击穿的分析及处理

发布时间:2019-07-30 16:03:17

击穿:指电缆的绝缘层因外力损坏、(挤压、雷击等),绝缘材料老化、等原因造成的原有绝缘性能被破坏,失去原有绝缘性能,发生运行中电缆的芯线对芯线之间、芯线对电缆外护钢带及对地放电,造成接地、短路的故障。俗称“击穿”。



造成电缆绝缘击穿有以下几种原因及处理方法:

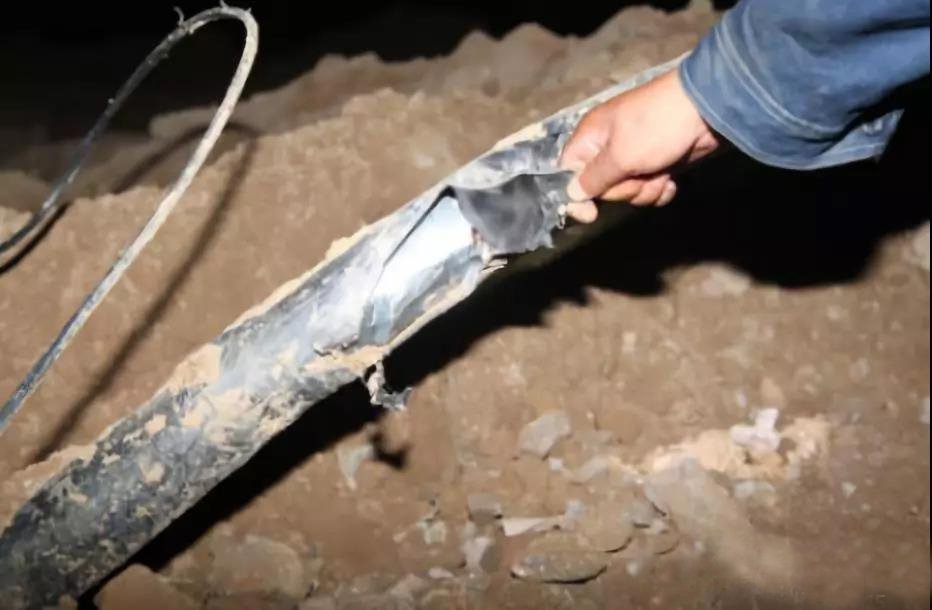

一是机械损伤。由于重物砸伤电缆,挖掘机不慎误伤电缆,在敷设时电缆弯曲过大使绝缘受伤,装运时电缆被严重挤压而使绝缘和保护层损坏,由于底层沉陷直埋电缆受拉力过大等,均导致绝缘受损,甚至会拉断电缆。避免电缆机械损伤可采用架空电缆,如果是沿墙敷设的电缆应加以遮盖,地埋应有明显的标识,并及时制止在电缆线路附近取土。



二是施工不当。由于施工方法不良和使用的材料质量较差,使电缆头和中间的薄弱环节发生故障,导致绝缘层被击穿。预防这种现象,应提高电缆头的安装质量,在电缆头制作、安装过程中,绝缘包袋要紧密,不得出现空隙。环氧树脂和石英粉之前,应进行严格的干燥处理,使气泡和水分不能进入电缆头内,并加强铅包套边缘的绝缘处理。



三是绝缘受潮。由于电缆头施工工艺不良,使水分侵入电缆内部,或电缆内护层破损而使水分进入。铅包电缆敷设在震源附近,由于长期震动而产生疲劳龟裂。电缆外皮受腐蚀而产生空洞。由于制造质量不好,铅包上有小孔或裂缝。针对这些情况,应加强电缆外层的维护,定期在外护层涂刷一层沥青。



四是过电压。由于大气过电压或内部过电压引起绝缘层被击穿,尤其是系统内部过电压会造成多根电缆同时被击穿。对此,应安装避雷器,提高系统自动保护的科技水平。



五是绝缘老化。电缆在长期的运行中,由于散热不良或过负荷,导致绝缘材料的电气性能和机械性能劣化,使绝缘层变脆或断裂。如果是这样,应按周期对电缆进线预防性耐压测试,发现电缆绝缘降低不能满足安全运行的要求,应更换新的电缆。



一般情况,可采取以下措施来防止电缆绝缘击穿。

(1)防止机械损伤。架空电缆,特别是沿墙敷设的电缆,要予以遮盖。厂内动士工程,要办理由动力部门授予的动土证;对厂外电缆线路,要加强巡视检查,及时阻止在电缆线路附近的挖土、取架空输电线路和电缝线路土的行为。

(2)提高电缆头的施工质量。由于气泡和水分对缆头绝缘的耐压强度影响很大,所以在电缆头的制作、安装过程,绝缘包缠要紧密,不得出现空隙;环氧树脂和石英粉使用前,严格进行干燥处理。由于终端头附近的电场分布很不均匀,铅套缘处的电场强度最大,所以要加强该处的绝缘。

(3)严防绝缘受潮。工厂内的电缆线路,由于电铅包被腐蚀而导致绝缘受潮击穿的事故时有发生,所以要加强电外护层的维护,每隔2~3年应在外护层上涂刷一次沥青。

(4)搬运电缆要细心、敷设电缆应保证质量。搬电缆时要避免挤压电缆,敷设时电缆弯曲不可过度,防止损伤内绝缘。对于油浸纸绝缘电缆,在安装中要特别注意两端的高低差能超过规定值。否则,低端因油的积聚而使铅皮胀裂,造成漏油高端由于缺油而干枯,使这部分电缆的热阻增加,介电性能变坏引起纸绝缘焦化而击穿。此外,由于高端电缆缺油,终端头处产负压,易于吸人潮气,从而使电缆端部受潮,引起击穿事故。
