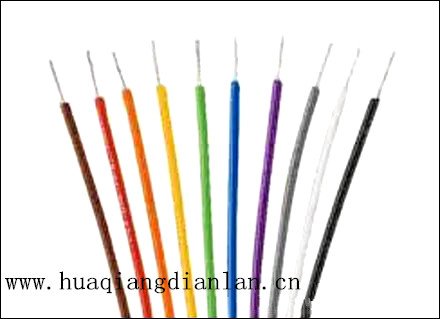

你知道电线有多少种颜色吗?电线颜色竟有这么多学问

发布时间:2019-08-12 15:48:43

一般电箱中有五种不同颜色的电线,分别对应为:

黄色:三相电路中的L1相,即A相
绿色:三相电路中的L2相,即B相
红色:三相电路中的L3相,即C相
蓝色:工作零线N
黄绿色:保护零线PE

三相电能表接线示意

黄绿色保护接地线
通过上面的科普,大家都清楚了每种电线颜色的含义,下面华强电缆小编再给大家补充两个问题。
问题1:是谁规定了电线的颜色?
在国家标准GB50258—96规定了当配线采用多相导线时,其相线的颜色应易于区分,相线与零线(即工作零线N)的颜色应不同。保护地线(PE线)应采用黄绿颜色相间的绝缘导线;零线(N线)宜采用淡蓝色绝缘导线。www.diangon.com而GB/T6995.2-2008则规定了L1/L2/L3三相的线缆颜色为黄绿红三色。
问题2:为什么要区分电线的颜色?
国家制定标准要求不同的线缆规定使用不同颜色,主要就是为了正确区分导线中的相线、零线、保护地线,防止发生错误操作。在普遍的电力施工单位中,虽然有着严格的操作规范,但是在真正施工中,总会有人因粗心或误操作,导致接线出错,导致严重电力事故。

华强电缆是一家专注生产电线电缆的厂家,公司生产的华宇牌电线电缆各项性能均达到国际电工委员会和国家标准的要求,主导产品有:铝合金电缆、交联电力电缆、聚氯乙烯绝缘电力电缆、控制电缆、计算机电缆、矿物绝缘电缆、电气装备用电线电缆等多种型号电缆,还可以根据用户需求加工定做需要的特种电缆
