现代大型民用飞机用电设备常把电缆和电气元器件相对集中处设计成一个整体电气部件,MD90飞机的无线电设备架、电源中心就是这样的电气部件。
无线电设备架是全机无线电设备的安装架,其基础结构是3个铝合金结构支架,其上安装15个大型复杂电缆组件(电缆图号约60个),包括4根特大型电缆和4个站位板(相当于4个大型的接线盒),有大量的接线模块来实现这15个电缆组件间的交连。电缆的另一端敷设在机头内,与驾驶舱内的各种控制盒及仪表板的电缆相连接。无线电设备架是飞机的关键部件之一,总重量约326kg。

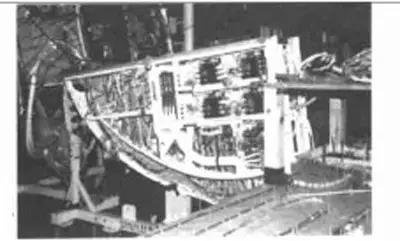

MD90飞机无线电设备架
电源中心是全机的配电中心,由电源中心主体和顶部开关板以及几个继电器板组成,其上安装有大量的电气元器件,如继电器、开关、保护器、熔断器、电阻、整流二极管等。有约20根电缆和接线模块将这些元器件互相交连在一起。电缆的另一端敷设在机头内与无线电设备架电缆、仪表电缆及机身电缆相连。电源中心也是飞机的关键部件之一,总重量约368kg。

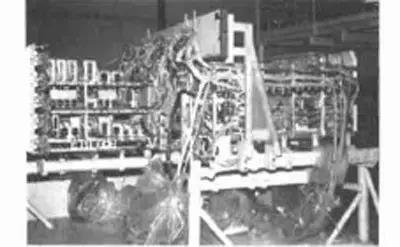

电源中心装配现场
MD90飞机的全机电缆,包括机头电缆、机翼电缆和机身电缆,约有200根,加上无线电设备架电缆和电源中心电缆,总共有大小电缆组件约240个,导线总数约24800根,总长约125km,电缆总重1252kg,需加工的端点约51000点,最长的电缆组件约37m。
小编点评
MD90上光导线就有24800根……小编深深地被这个数字震惊了，这还只是MD90，再想想其他更大的飞机，从一个个部件到一架架飞机，集合了多少航空人的汗水与智慧，小编不禁觉得造飞机真是一件复杂而又伟大的事业！！！
