广义的电线电缆亦简称为电缆。狭义的电缆是指绝缘电缆。它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成下列五大类：裸电线、绕组线、电力电缆、通信电缆和通信光缆、电气装备用电线电缆。
电线电缆的基本结构：
1. 导体：传导电流的物体,电线电缆的规格都以导体的截面表示。
2. 绝缘：外层绝缘材料按其耐受电压程度。
二、工作电流及计算
单相：I=P÷(U×cosΦ)
P - 功率(W) U - 电压(220V) cosΦ - 功率因素(0.8) I - 相线电流(A)
三相：I=P÷(U×1.732×cosΦ)
P - 功率(W) U - 电压(220V) cosΦ - 功率因素(0.8) I - 相线电流(A)
一般铜导线的安全截流量为5-8A/mm²，铝导线的安全截流量为3-5A/mm²。
在单相220V线路中，每1kW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1kW功率的电流在2A左右。
也就是说在单相电路中，每1平方毫米的铜导线可以承受1kW功率荷载；三相平衡电路可以承受2-2.5kW的功率。
但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀：
十下五（十以下乘以五）；
百上二（百以上乘以二）；
二五三五四三界（二五乘以四,三五乘以三）；
七零九五两倍半（七零和九五线都乘以二点五）；
穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）；
铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）；
裸线加一半（在原已算好的安全电流数基础上再加一半）。
三、常用电(线)缆规格型号
B -
字母表示布线。
V(V) - 第一个字母表示聚乙烯（塑料）绝缘，第二个字母表示聚乙烯护套。
L(L) - 铝，无L则表示铜
R - 软线
S - 双绞

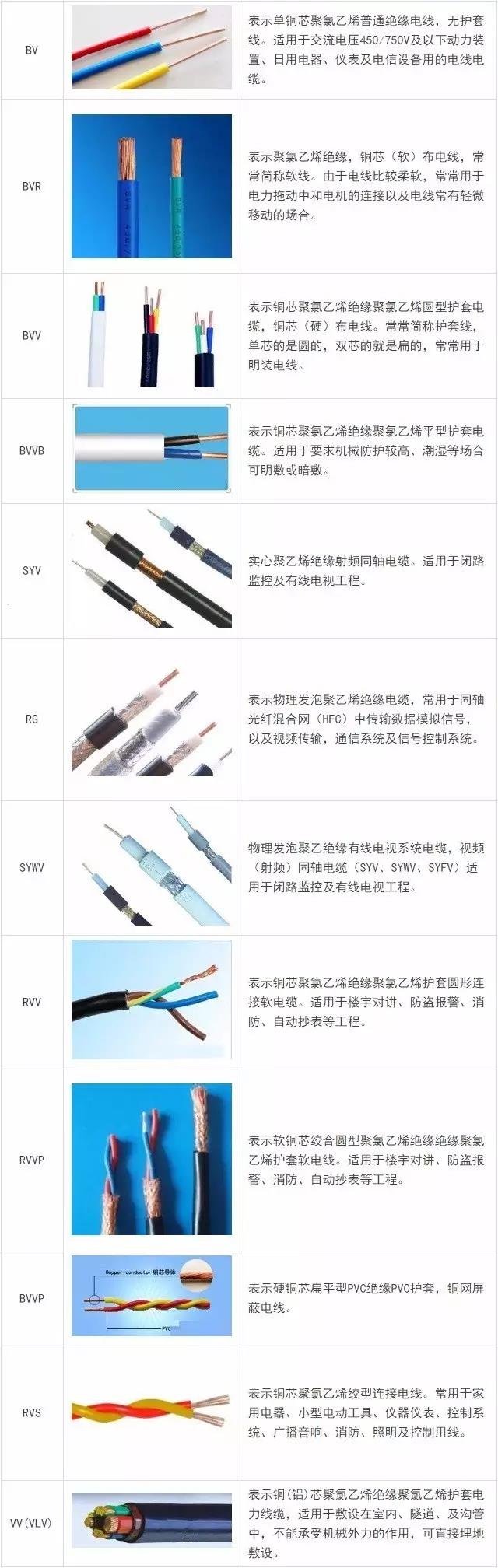

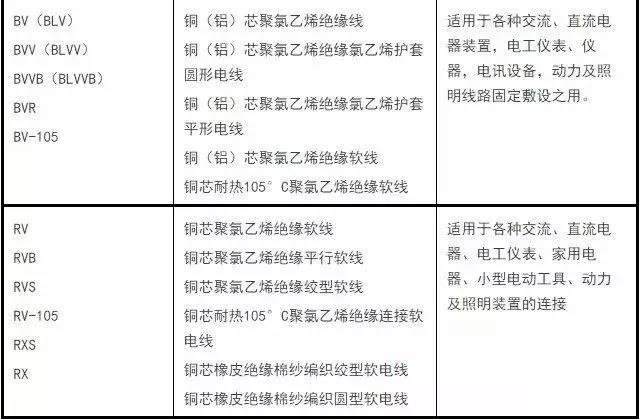

四、常用电(线)缆类型
五、线缆型号定义
BV4
单铜芯聚氯乙烯绝缘电线，铜芯截面面积4平方毫米。
SYV 75-5-1(A、B、C）
S - 射频 Y - 聚乙烯绝缘 V - 聚氯乙烯护套
A - 64编 B - 96编 C - 128编
75 - 75欧姆 5 - 线径为5mm 1 - 代表单芯
SYWV 75-5-1
S - 射频 Y - 聚乙烯绝缘 W - 物理发泡 V - 聚氯乙烯护套
75 - 75欧姆 5 - 线径为5mm 1 - 代表单芯
RVVP2*32/0.2 RVV2*1.0 BVR
R - 软线 VV - 双层护套线 P屏蔽
2 - 2芯多股线 32 - 每芯有32根铜丝 0.2 - 每根铜丝直径为0.2mm
ZR-RVS2*24/0.12
ZR - 阻燃 R - 软线 S - 双绞线
2 - 2芯多股线 24 - 每芯有24根铜丝 0.12 - 每根铜丝直径为0.12mm
ZR-BVV 3×6.0
表示3根截面6平方毫米的铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆。
NH-VV 3×70+2×35
表示3根截面积70mm2铜芯+2根35mm2铜芯的耐火聚氯乙烯绝缘聚氯乙烯护套电力线缆。
六、其他常识
1、导线截面积计算公式(导线距离/压降/电流关系)
铜线 S=IL÷(54.4×U) 铝线 S=IL÷(34×U)
I - 导线中通过的最大电流(A)；
L - 导线长度(m)；
U - 允许的压降(V)；
S - 导线的截面积(ｍｍ²)。
2、电线线缆基础知识
①电线一扎长度：100米，正负误差0.5米；
②电线型号：BV单股，BVR多股，BVV双胶单股，BVVR双胶多股；
③电线常用规格：1平方/1.5平方/2.5平方/4平方/6平方/10平方等；
④BV/BVR区别：BV为单芯线，BVR为多股，BVR比BV贵10%左右；
⑤BVR比BV的好处：a水电施工方便.b在板弯时不易把线折断；
⑥国标GB 4706.1-1992/1998规定的电线负载电流值（部分）；
⑦家庭电路设计，2000年前，电路设计一般是：进户线4～6mm²，照明1.5mm²，插座2.5mm²，空调4mm²专线；2000年后，电路设计一般是：进户线6～10mm²，照明2.5mm²，插座4mm²，空调6mm²专线；
⑧电线重量：1.5平方约重2.2公斤，2.5平方约重3.2公斤，4平方约重4.8公斤，6平方约重6.5公斤；
⑨电线2.5平方以下的多股线（1平方,1.5平方）包装标识为BV(B)，单股则为BV；
⑩电线颜色有：红色，黄色，蓝色，绿色，黑色，黄绿色（地线）。
