华强电缆教您用线时如何计算电线平方数

发布时间:2020-02-13 16:17:35

电线几平方是国家标准规定的的一个标称值,电线的平方实际上标的是电线的横截面积,即电线圆形横截面的面积,单位为平方毫米。是用户根据电线电缆的负荷来选择电线电缆。那电线怎么看平方数的呢?电线的平方是怎么计算?

电线的规格在国际上常用的有三个标准:分别是美制(AWG)、英制(SWG)和我们的(CWG)。

电线怎么看平方数?

几平方是国家标准规定的的一个标称值,几平方是用户根据电线电缆的负荷来选择电线电缆。

电线平方数是装修水电施工中的一个口头用语,常说的几平方电线是没加单位,即平方毫米。

电线的平方实际上标的是电线的横截面积,即电线圆形横截面的面积,单位为平方毫米。

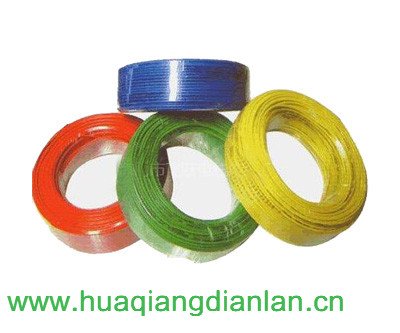

1、整捆的新线,包装表面会有线的标签,清楚标注线的品牌、型号、线径(电线的平方数)

2、有些大品牌的电线在绝缘层上印有品牌、型号、线径(电线的平方数)。

3、对于没有标注的电线,经验丰富的电工可以通过目测,看出电线的平方数。

4、没有经验的人,如果要判断电线的粗细(平方),可用游标尺测量电线的直径,然后求出截面。

如果要判断电线的粗细(平方),可用游标尺测量电线的直径,然后求出截面

截面的计算公式:S=半径的平方R×π(R为电线的半径)

比如直径1.8的线,就是3.14×(1.8÷2)²=2.5434≈2.5平方,(取近似值)。

如果你是要选择电线的大小,一般是先根据用电器的功率大小算出电流,然后根据电流在查电工手册即可,这样比较准确。

如果是单芯的就可以量一下其直径,然后得出半径

根据面积的公式S=半径*半径*3.14

就可以知道该电线的横截面积,而有些线是由多条线芯组合扭在一起的,这样就不能用单芯的方法去算了,只能是按这条电线中多条线的其中一条去接单芯线算,然后再乘以线的股数就可以。

公式为S=半径*半径*3.14*N,其中N为扭成这条电线的数量!

电线电缆的平方计算方式

一般来说,经验载电量是当电网电压是220V时候,每平方电线的经验载电量是一千瓦左右。

铜线每个平方可以载电1-1.5千瓦,铝线每个平方可载电0.6-1千瓦。因此功率为1千瓦的电器只需用一平方的铜线 就足够了。

具体到电流,短距送电时一般铜线每平方可载3A到5A的电流。散热条件好取5A/平方毫米,不好取3A/平方毫米。

换算方法:

知道电线的平方,计算电线的半径用求圆形面积的公式计算:

电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方

知道电线的平方,计算线直径也是这样,如:

2.5方电线的线直径是:2.5÷ 3.14 = 0.8,再开方得出0.9毫米,因此2.5方线的线直径是:2×0.9毫米=1.8毫米。

知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:

电线的平方=圆周率(3.14)×线直径的平方/4

电缆大小也用平方标称,多股线就是每根导线截面积之和。

电缆截面积的计算公式:

0.7854 × 电线直径(毫米)的平方 × 股数

如48股(每股电线直径0.2毫米)1.5平方的线:

0.7854 ×(0.2 × 0.2)× 48 = 1.5平方

电线平方数和电流的换算关系

2.5平方毫米铜电源线的安全载流量--28A。

4平方毫米铜电源线的安全载流量--35A。

6平方毫米铜电源线的安全载流量--48A。

10平方毫米铜电源线的安全载流量--65A。

16平方毫米铜电源线的安全载流量--91A。

25平方毫米铜电源线的安全载流量--120A。

如果是铝线,线径要取铜线的1.5-2倍。

如果铜线电流小于28A,按每平方毫米10A来取肯定安全。

如果铜线电流大于120A,按每平方毫米5A来取。

青岛华强电缆是一家专注生产电线电缆的厂家,公司生产的华宇牌电线电缆各项性能均达到国际电工委员会和国家标准的要求,主导产品有:铝合金电缆、交联电力电缆、聚氯乙烯绝缘电力电缆、控制电缆、计算机电缆、矿物绝缘电缆、电气装备用电线电缆等多种型号电缆,还可以根据用户需求加工定做需要的特种电缆。
