矿物绝缘电缆

介绍

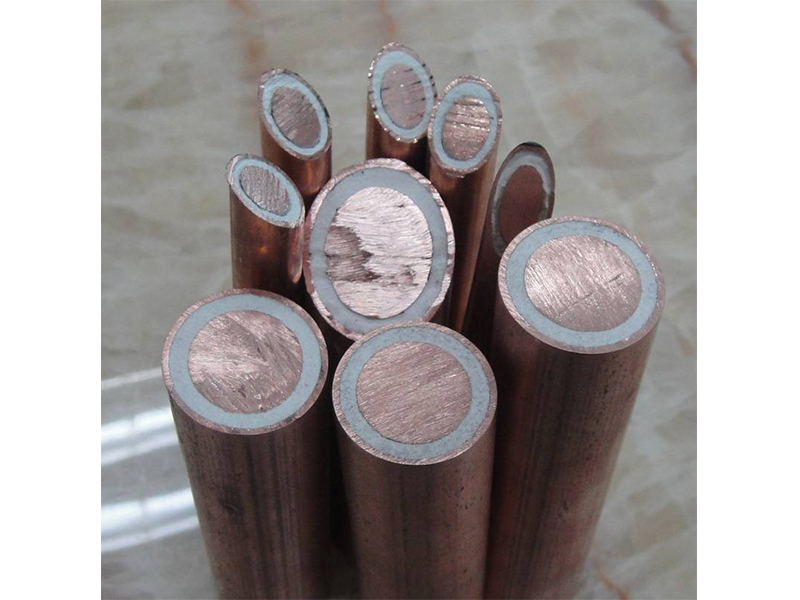

矿物绝缘电缆（Mineral insulated cable），一种以铜护套包裹铜导体芯线，并以氧化镁粉末为无机绝缘材料隔离导体与护套的电缆，最外层可按需选择适当保护套。通称MICC或MI电缆。有一种类似的电缆以金属代替铜护套包裹芯线和绝缘材料，称为矿物绝缘金属护套电缆(Mineral insulated metal sheathed cable (MIMS Cable))。

发展与现状

1896年，MI电缆起源于瑞士，1934年传到法国，1936年开始发扬于英美。由于其优异的防火特性而广为使用，包括国内各种矿物质电缆的检测标准BS6387，也是使用的英国的标准。直到这里，所说的都是刚性缆，在MI电缆传入国内后，因为其较高的生产成本限制，初期生产企业和使用方都较少，直到GB/T50016在2015年开始实施后，才明确要求消防线路强制使用MI电缆，至此MI电缆在国内迎来春天。 [1]

矿物电缆表述含义

按结构可以分为刚性和柔性两种。按照标准可以分成国标缆（刚性）和企标缆（柔性）。只有刚性矿物电缆有国家旧标准，顾名思义极难弯曲，运输安装有极大局限性，柔性矿物电缆有各家企业自己制定的标准，各厂家标准高低不一，质量参差不齐。

国标缆的型号只有六种：轻载500V的BTTQ、BTTVQ、WD-BTTYQ，和重载750V的BTTZ、BTTVZ、WD-BTTYZ

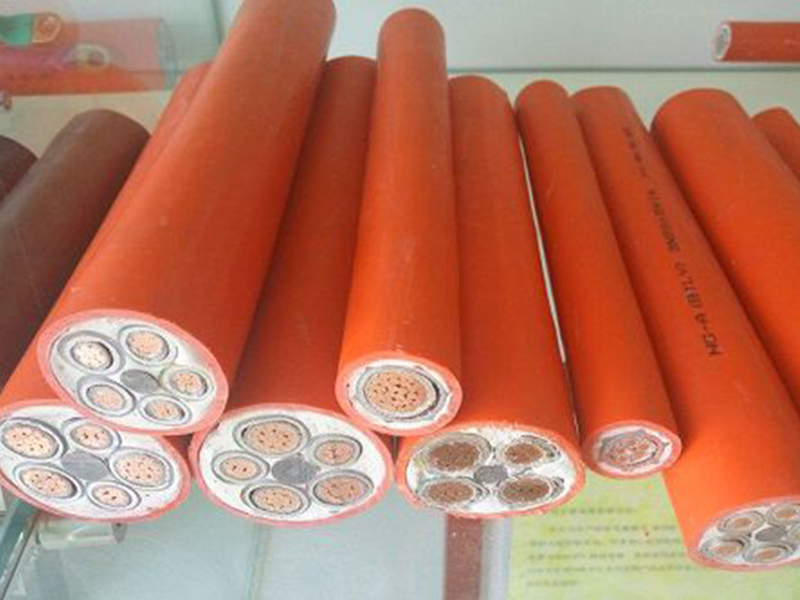

柔性缆的型号由各个生产厂家自己命名，常见的有BTWTZ、GAN-BTGYZ、BTLY、NG-A等总计十几种。

《JGJ232-2011矿物绝缘电缆敷设技术规程》第2.0.1条注明：矿物绝缘电缆是用普通退火铜作为导体、密实氧化镁作为绝缘材料、普通退火铜或铜合金材料作为护套的电缆。

矿物绝缘电缆结构组成

国内检测矿物电缆的依据主要有BS6387《在火焰条件下电缆保持线路完整性的耐火试验方法》中C（单纯燃烧）、W（喷淋）、Z项（撞击）实验；和国标GB/T19216.21《在火焰条件下电缆或光缆的线路完整性试验》、《GB/T 13033-2007额定电压750V及以下矿物绝缘电缆及终端》。

分类和区别

除了国标缆（刚性）之外，所有其他柔性矿物质电缆都是企标。

相对而言，国标缆工艺高，施工复杂严谨，因为本身金属护套极难弯曲，安装时难度是最高的，而且需要昂贵的专用配件，防火性能也是最高的BS6387；而柔性缆安装与普通电缆相似，施工门槛低，但防火性能一样达到BS6387，应用当中主要根据建筑防火等级和重要程度选择相匹配产品。

刚性矿物电缆受工艺限制无法较长生产，安装使用专用附件，且弯曲半径安装时使用专用工具烤枪、弯曲转轮等能达到（6D）。柔性矿物电缆可连续生产，不同的金属护套结构又拥有不同的弯曲性能，国内工艺主要有铜管（刚性）、铝管、横焊波纹铜管、联锁铠装金属护套，允许弯曲半径依次递减，最小只到7D（D为电缆外径，普通电缆弯曲半径约为10D），设计施工方面应考虑实际场地、电缆桥架限制，选用合适的产品。一般来说，允许弯曲半径越小，安装难度就越小。

刚性矿物电缆本身比较硬，同样抗撞击能力也是非常强的。柔性矿物电缆柔韧性比较强，抗撞击能力要看相应电缆具体的结构组成。但除了联锁铠装型之外的所有矿物电缆都很难穿弯曲的管道敷设，尤其是大规格电缆。

优点

由于这种电缆的全部材料都是采用无机材料，所以它就具有一些其他电缆所不可能具有的优点。

1、耐火

在矿物绝缘电缆中应用的二种材料铜和矿物质绝缘是无机物。此种电缆不会燃烧，也不会助燃，在接近火焰的条件下仍可继续操作。铜护套在1083℃下熔融。

2、操作温度高

矿物绝缘电缆可耐连续操作温度高达250℃。并且，在紧急情况下，电缆可在接近铜护套熔点的温度下，在短时间内继续操作。

3、寿命长

在矿物绝缘电缆中应用的无机材料，可保证电缆具有稳定性、寿命长和耐火性。

4、防爆性

矿物绝缘电缆中高度压实的绝缘材料，可阻止蒸汽、气体和火焰在与电缆连接的设备零件之间通过。

5、外径小

矿物绝缘电缆的直径比其他额定电流相同的电缆要小。

6、防水

如果将矿物绝缘电缆完全浸在水中，借助其无缝金属护套，矿物绝缘电缆可继续操作。

7、机械强度高

矿物绝缘电缆坚固耐用，可经受剧烈的机械破坏，而不会损害其电性能。

8、载流量大

对同相同截面的电缆而言，矿物绝缘电缆比其他类型的电缆传输较高的电流。同时，矿物绝缘电缆还可耐受相当的过载。

9、短路故障额定值

在相同温度下，矿物绝缘电缆的短路故障额定值明显地比其他类型的电缆要高。

10、接地

对于矿物绝缘电缆来说，独立的接地导线是不需要的，因为此电缆所用的铜护套已起到接地导线的作用，可提供好的低接地电阻。就接地护皮回路（ESR）布线而言，在MEN（多接地中性）系统中，外层铜护套可用作接地和中性导体。

11、耐腐蚀性高

矿物绝缘电缆的铜护套具有高耐腐蚀性，对于大多数的装置来说，它不需要采取附加的防护措施。在电缆的铜护套易遭受化学品腐蚀或工业染污严重的地方，应使用包有塑料外护套保护矿物绝缘电缆。
