【实用】如何根据电路，选择导线颜色

发布时间：2019-04-26 16:46:23

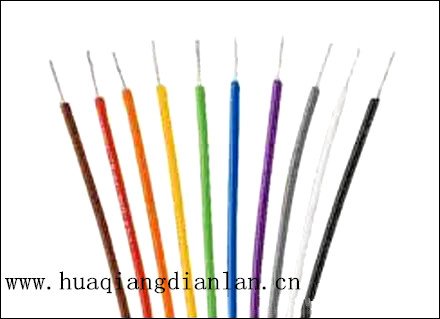

根据电路选择导线颜色时，请注意以下几点：

1、交流三相电路的

A相：黄色；

B相：绿色；

C相：红色；

零线或中性线：淡蓝色；

安全用的接地线：黄和绿双色。

2、用双芯导线或双根绞线连接的交流电路

红黑色并行。

3、直流电路

正极：棕色；

负极：蓝色；

接地中线：淡蓝色。

4、半导体电路

半导体三极管

集电极：红色；

基极： 黄色；

发射极：蓝色。

半导体二极管和整流二极管

阳极：蓝色；

阴极：红色。

可控硅管

阳极：蓝色；

控制极：黄色；

阴极：红色。

双向可控硅管

控制极：黄色；

主电极：白色。

5、整个装置及设备的内部布线

一般推荐：黑色；

半导体电路：白色；

有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。

6、具体标色时

在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。
