高压电缆是电力电缆的一种，是指用于传输10KV以上的电力电缆，多应用于电力传输的主干道。对于35KV以下的电缆，载流量还是和一般的电缆一样计算。对于35KV及以上的电缆，应该按照经济电流密度来进行计算载流量。接下来线缆招聘网小编就为大家介绍一下高压电缆载流量对照表、计算公式及影响条件。

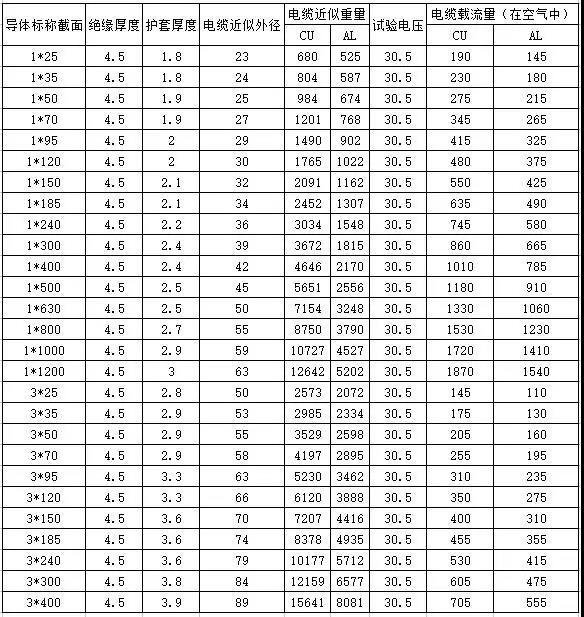

高压电缆载流量对照表(以10KV高压电缆为例)
YJV、YJLV-8.7/10KV、8.7/15KV交联电力电缆
高压电缆载流量计算公式
对于35KV及以上的电缆，在理论上讲，高压电缆载流量计算公式：
最大载流量(J)=电缆断面积(A：mm2)×经济电流密度(J:A/mm2)

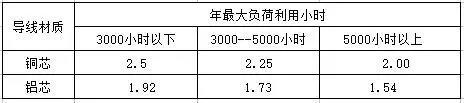

电缆经济电流密度表：
经济电流密度的单位是：安/平方毫米
高压电缆载流量影响条件
以上公式为理想的条件下，高压电缆载流量的计算，对于实际使用中，电缆系统运行环境及运行参数对导体截面选择有非常大的影响，相同导体截面的电缆在不同环境和运行条件下，其载流量差别非常大。下面将逐个分析影响电缆载流量的各种因素。
1、电缆的埋设深度
为了保护埋设于地下的电缆，减少或者避免外力对其影响，一般电缆线路均要保证一定埋深。但是随着埋深加大，电缆散热条件也随之变差，在允许最高运行温度相同的条件下，电缆载流量也随埋深加大而变小。
2、多回路电缆的互热效应
当电缆多回路以密集形式敷设时，由于互热效应将使多回路电缆之间散热条件变差，所以载流量也相应地减少。
3、同回电缆相间距的影响
与多回电缆间互热效应类似，同回电缆相间也存在互热效应。
4、电缆系统周围土壤温度
电缆截面选择也就是确定电缆允许电流，而允许电流是由芯线允许温度决定的。芯线温度不但与电流有关，也取决于周围媒介温度与热阻。故埋地电缆周围土壤温度对载流量有较大影响。
5、土壤热阻系数
在初步评估电缆载流量时，如土壤没有非正常地干燥或与热性。
通常对于较大规模的电缆系统，要求在设计前进行线路勘察时，作较详细测量，确认线路沿线土壤热阻系数。另外也应考虑到土壤热阻系数随季节变化。
6、其他相关数据
若电缆不是直埋敷设而是敷设在导管中，再埋设在地下，则除了需要收集以上的运行和环境数据外，还需导管的热阻系数，其也是影响电缆载流量的重要数据。
以上内容就是线缆招聘网小编为大家介绍的关于高压电缆载流量对照表、计算公式及影响条件的相关内容。电缆对我们的日常生活有着至关重要的作用，建议正确考虑电缆的载流量(尤其是高压电缆)最好查手册和制造商提供为好。
