电线电缆表皮颜色电缆导线外皮颜色的规定

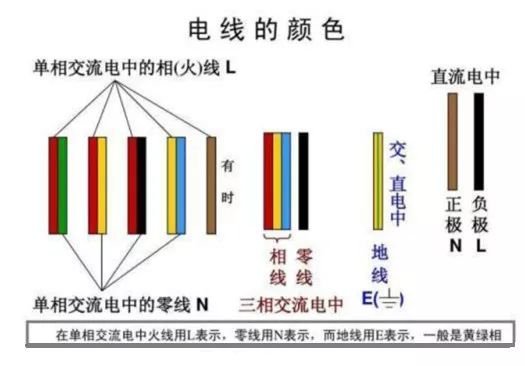

国标:黄、绿、红.蓝分别代表A.B.C.N
1 依导线颜色标志电路时
1.1 黑色:装置和设备的内部布线。
1.2 棕色:直流电路的正极。
1.3 红色:三相电路和C相;
半导体三极管的集电极;
半导体二极管、整流二极管或可控硅管的阴极。
1.4 黄色:三相电路的A相;
半导体三极管的基极;
可控硅管和双向可控硅管的控制极。
1.5 绿色:三相电路的B相。
1.6 蓝色:直流电路的负极;
半导体三极管的发射极;
半导体二极管、整流二极管或可控硅管的阳极。
1.7 淡蓝色:三相电路的零线或中性线;
直流电路的接地中线。
1.8 白色:双向可控硅管的主电极;
无指定用色的半导体电路。
1.9 黄和绿双色(每种色宽约15~100毫米交替贴接);安全用的接地线。
1.10 红、黑色并行:用双芯导线或双根绞线连接的交流电路。
2 依电路选择导线颜色时
2.1 交流三相电路的
A相:黄色;
B相:绿色;
C相:红色;
零线或中性线,淡蓝色;
安全用的接地线:黄和绿双色。
2.2 用双芯导线或双根绞线连接的交流电路:红黑色并行。
2.3 直流电路的
正极:棕色;
负极:蓝色;
接地中线:淡蓝色。
2.4 半导体电路的半导体三极管的
集电极:红色;
基极: 黄色;
发射极:蓝色。
半导体二极管和整流二极管的
阳极:蓝色;
阴极:红色。
可控硅管的
阳极:蓝色;
控制极:黄色;
阴极:红色。
双向可控硅管的
控制极:黄色;
主电极:白色。
2.5整个装置及设备的内部布线一般推荐:黑色;
半导体电路:白色;
有混淆时:容许选指定用色外的其它颜色(如:橙、紫、灰、绿蓝、玫瑰红等)。
2.6 具体标色时,在一根导线上,如遇有两种或两种以上的可标色,视该电路的特定情况,依电路中需要表示的某种含义进行定色。
依电路选择导线颜色时
1、交流三相电路的
A相:黄色;
B相:绿色;
C相:红色;
零线或中性线:淡蓝色;
安全用的接地线:黄和绿双色。
2、用双芯导线或双根绞线连接的交流电路:
红黑色并行。
3、直流电路:
正极:棕色;
负极:蓝色;
接地中线:淡蓝色。
4、半导体电路的半导体三极管的集电极:红色;基极: 黄色;发射极:蓝色。
半导体二极管和整流二极管的阳极:蓝色;
阴极:红色。
可控硅管的阳极:蓝色;
控制极:黄色;
阴极:红色。
双向可控硅管的控制极:黄色;
主电极:白色。
5、整个装置及设备的内部布线一般推荐:黑色;半导体电路:白色;有混淆时:容许选指定用色外的其它颜色(如:橙、紫、灰、绿蓝、玫瑰红等)。
6、具体标色时,在一根导线上,如遇有两种或两种以上的可标色,视该电路的特定情况,依电路中需要表示的某种含义进行定色。

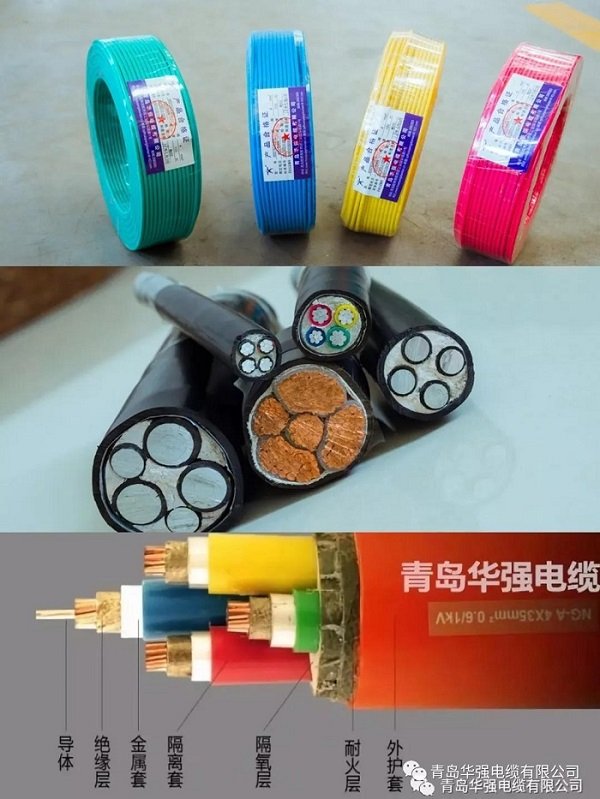

青岛华强电缆是一家专注生产电线电缆的厂家,公司生产的华宇牌电线电缆各项性能均达到国际电工委员会和国家标准的要求,主导产品有:铝合金电缆、交联电力电缆、聚氯乙烯绝缘电力电缆、控制电缆、计算机电缆、矿物绝缘电缆、电气装备用电线电缆等多种型号电缆,还可以根据用户需求加工定做需要的特种电缆
