一、电线电缆材料用量
铜的重量习惯的不用换算的计算方法:截面积*8.89=kg/km
如120平方毫米计算:120*8.89=1066.8kg/km
1、导体用量:
(Kg/Km)=d^2 * 0.7854 * G * N * K1 * K2 * C /
d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数
2、绝缘用量:
(Kg/Km)=(D^2 - d^2)* 0.7854 * G * C * K2
D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数
3、外被用量:
(Kg/Km)= ( D1^2 - D^2 ) * 0.7854 * G
D1=完成外径 D=上过程外径 G=绝缘比重
4、包带用量:
(Kg/Km)= D^2 * 0.7854 * t * G * Z
D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25)
5、缠绕用量:
(Kg/Km)= d^2 * 0.7854 * G * N * Z
d=铜线径 N=条数 G=比重 Z=绞入率
6、编织用量:
(Kg/Km)= d^2 * 0.7854 * T * N * G / cosθ
θ = atan( 2 *3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T
d=编织铜线径 T=锭数 N=每锭条数 G=铜比重
物料比重:
铜-8.89;银-10.50;铝-2.70;锌-7.05;镍-8.90;锡-7.30;钢-7.80;铅-11.40;铝箔麦拉-1.80;纸-1.35;麦拉-1.37
PVC-1.45;LDPE-0.92;HDPE-0.96;PEF(发泡)-0.65;FRPE-1.7;Teflon(FEP)2.2;Nylon-0.97;PP-0.97;PU-1.21
棉布带-0.55;PP绳-0.55;棉纱线-0.48

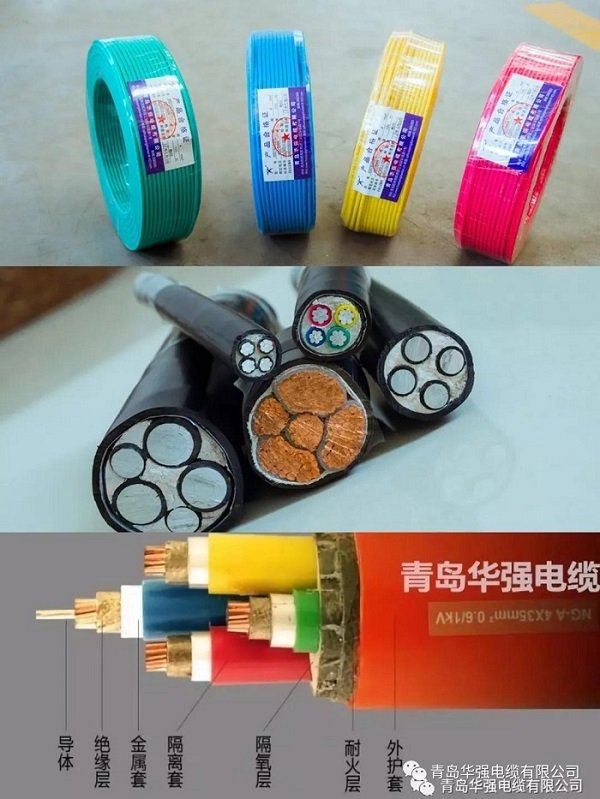

二、导体之外材料计算公式
1.护套厚度:挤前外径×0.035+1(符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm,多芯电缆的标称厚度应不小于1.8mm)
2.在线测量护套厚度:护套厚度=(挤护套后的周长—挤护套前的周长)/2π
或护套厚度=(挤护套后的周长—挤护套前的周长)×0.1592
3.绝缘厚度最薄点:标称值×90%-0.1
4.单芯护套最薄点:标称值×85%-0.1
5.多芯护套最薄点:标称值×80%-0.2
6.钢丝铠装:根数=
{π×(内护套外径+钢丝直径)}÷(钢丝直径×λ)
重量=π×钢丝直径?×ρ×L×根数×λ
7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ
8.钢带的重量={π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L}/(1+K)
9.包带的重量={π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L}/(1±K)
其中:K为重叠率或间隙率,如为重叠,则是1-K;如为间隙,则是1+K
ρ为材料比重;L为电缆长度;λ绞入系数
