带电电缆识别仪现场解决电缆带不带电问题方案

随着电力系统的发展,电缆的需求量也在不段增大,今天我们讲根据电缆在带电和停电的情况下,如何才能识别出电缆是否带电不带电呢,我今天将会跟大家分享一下我的经验和相应的设备来辅助我来判别

最近客户经常询问带电电缆识别的问题,希望我们提供一种简单实用的带电电缆识别仪,能够判断一组运行电缆中哪根是带电电缆哪根是不带电电缆,为何不能采用无源带电电缆识别仪来判别被判别电缆是否为运行电缆。 其实这是个即简单又复杂的问题,复杂在一般情况下我们判别是通过鉴定带电电缆上的50HZ交变电流,但一些特殊情况下,这一方法会失去作用,理由如下:

1、 如果运行电缆有电压,无负载时,电缆上就无电流流过,这时就检测不到磁场,以为是不带电电缆,极容易产生误判。

2、 如果电缆没有运行,但是这条电缆如果和其它运行电缆有并行的情况下,就会有感应电流产生,同时感应电流也会有磁场产生,这时电缆识别仪仪表也会有指示,这时就会产生误判。




3、 如果在电缆沟中,会有多条电缆,这多条电缆都会产生磁场,这时整个区域都会有50HZ电流产生的磁场,这时整个区域都会有磁场,使判别无法进行。容易产生误判。

而误判的后果只有一个,造成人员伤害。

带电电缆识别仪现场解决电缆带不带电问题方案

带电电缆识别问题能否解决?回答是肯定的。GH-6601B具有带电电缆的寻径 带电电缆的识别,以及50Hz运行电缆的寻径、识别。若将上述几项功能交叉使用,带电电缆识别的问题就便的简单了。




下面我将这几项功能详细介绍一下。

1、  带电电缆的寻径:

将发射机通过耦合钳卡在电缆上,发射机的发射信号就可耦合到电缆上(无论运行电缆,还是停电电缆)。通过电缆识别仪接收机我们就可找到电缆的地下走向并寻测出电缆的出处。

2、带电电缆的识别:(与人们习惯理解有差别)

将发射机通过发射钳卡在电缆上,在另一端的电缆的暴露处用接收钳连接接收机。此时根据信号就可判断哪一根为加信号电缆。(此方法需多配一把特制接收钳)。

3、  寻测50Hz信号:

  具有寻测50Hz信号功能,这一功能大大加强了判断功能,我们可以用接收机挨个判断电缆群中的带有50Hz信号的电缆(带50Hz信号电缆不一定为运行电缆)。

  通过上述3种方法综合判断,我们就很容易判断带电电缆和不带电电缆。

 带电电缆识别仪现场解决电缆带不带电问题方案



  为何不能采用无源带电电缆识别仪来判别被判别电缆是否为运行电缆。其主要原因有以下几点:

  大家都知道带电电缆识别仪原理为:当运行电缆中有供电50HZ电流流过时,就会沿运行电缆交变产生磁场,通过检测交变磁场,就能检测出带电电缆。但是当出现出现以下情况时,就会产生误判:

1、 如果运行电缆有电压,无负载时,电缆上就无电流流过,这时就检测不到磁场,以为是不带电电缆,极容易产生误判。

2、 如果电缆没有运行,但是这条电缆如果和其它运行电缆有并行的情况下,就会有感应电流产生,同时感应电流也会有磁场产生,这时电缆识别仪仪表也会有指示,这时就会产生误判。

3、如果在电缆沟中,会有多条电缆,这多条电缆都会产生磁场,这时整个区域都会有50HZ电流产生的磁场,这时整个区域都会有磁场,使判别无法进行。容易产生误判。

  而产生误判的情况下,极易造成人员伤害。

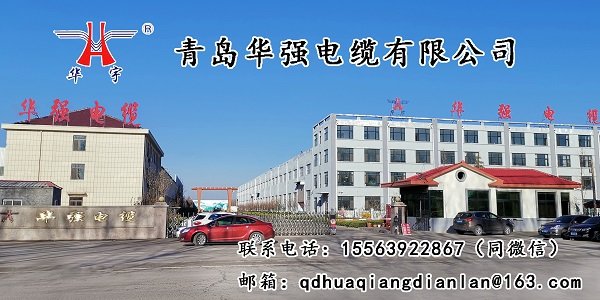

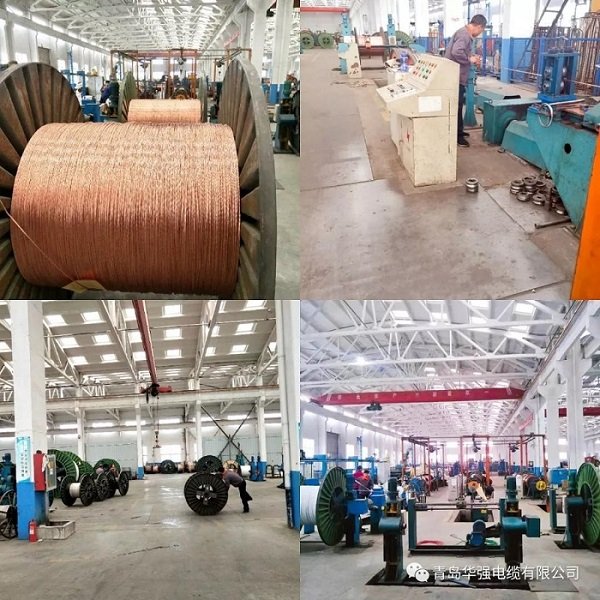

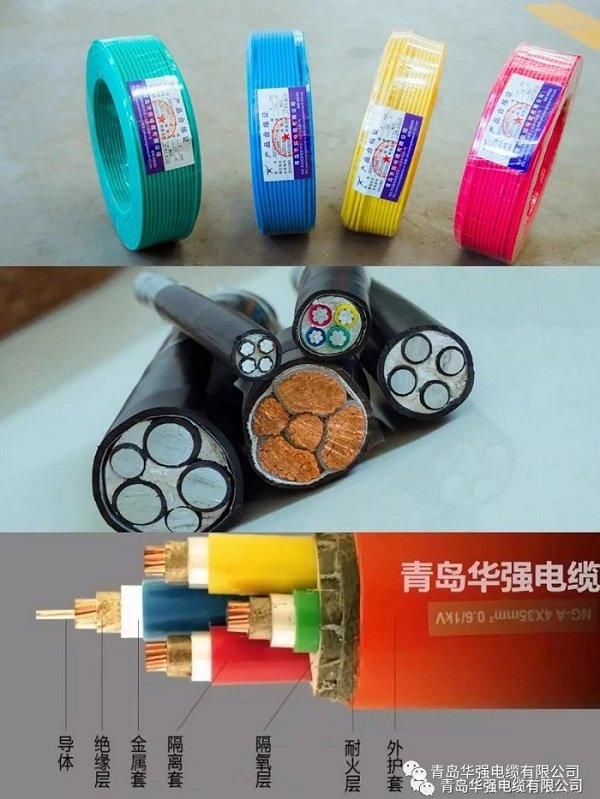

青岛华强电缆是一家专注生产电线电缆的厂家,公司生产的华宇牌电线电缆各项性能均达到国际电工委员会和国家标准的要求,主导产品有:铝合金电缆、交联电力电缆、聚氯乙烯绝缘电力电缆、控制电缆、计算机电缆、矿物绝缘电缆、电气装备用电线电缆等多种型号电缆,还可以根据用户需求加工定做需要的特种电缆。
