一、电力电缆线路的特性
（一）电力电缆线路的优势
①不占有地面上室内空间；②供电系统可信性高；③产生安全事故的概率小；④接触电阻很大，无功功率輸出大；⑤运作维护保养劳动量小，并节约运作花费。
二、电力电缆构造和型号规格

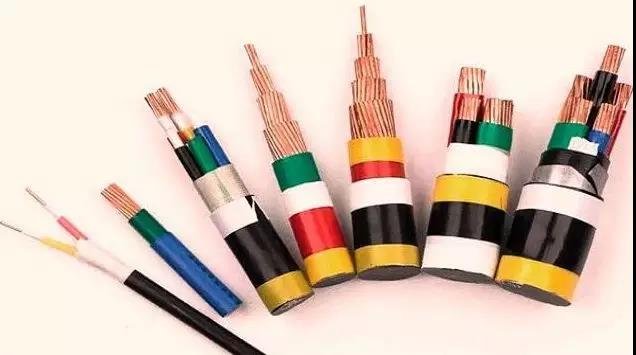

（一）电力电缆的构造
①线铜芯电缆芯是电缆的导电性一部分，用于运输电磁能。②电缆护套电缆护套是将线芯与山河及其不一样相的线芯间在电气设备上相互防护，确保电磁能运输。③屏蔽掉层内屏蔽掉层或电导体屏蔽掉层：功效是清除电导体表层的凸凹不平所造成的场强提升，使电缆护套和电缆电导体有不错的触碰。④保护层厚度功效是维护电源电路免遭外部残渣和水份的入侵，及其避免外力作用立即毁坏电缆。（二）电力电缆的类型
1、不低渗油浸纸带绝缘层型电缆；2、不低渗油浸纸绝缘层电力电缆；3、不低渗油浸纸绝缘层分相型电缆；4、橡塑制品电缆：①高密度聚乙烯绝缘层电缆②聚乙烯绝缘层电缆③硫化橡胶绝缘层电缆（三）电力电缆的型号规格
1、型号规格2、电缆型号规格标准表示法一条电缆的规格型号除标出型号规格外，还应表明电缆的芯数、横截面、工作标准电压和长短。三、电力电缆的挑选标准（一）电缆长期性容许电缆载流量当电缆电导体溫度相当于电缆最大长期性操作温度，而电缆中的发烫与排热做到均衡时的负荷电流量，称之为电缆长期性容许电缆载流量。
（二）电缆容许短路容量升温四、电力电缆的铺设电力电缆的铺设常见问题1、找到所要铺设电力电缆总数数最多的好多个非直线路段，也就是交叉口；
2、电力电缆进到电缆立井，盘柜的进出口贸易处，必须精准测算出每片盘和每一个立井处的电缆总数；
3、进行电力电缆安全通道工程施工后，电缆的二次设计方案也另外结束，并绘图出电缆断面图。
五、电力电缆的运作与维护保养（一）电力电缆资金投入运作①刚装电缆线路，须历经工程验收查验达标，并申请办理工程验收办理手续即可资金投入运作；
②断电超出一个星期但不满意一个月的电缆，再次资金投入运作前、应摇测其绝缘电阻值。断电超出一个月但不满意一年的，则务必做直流电抗压试验。断电時间超出试验周期时间的，务必做规范保护性试验；
③改版终端设备头、正中间头和新做正中间头的电缆，务必核查相位差，交流耐压试验绝缘电阻，并做抗压试验，所有达标后，才容许修复运作。
（二）电力电缆线路巡查1、平时巡查查验周期时间和內容；
2、定期维护周期时间和內容。
（三）电力电缆试验1、新电缆铺设前应做工作交接试验，安裝完工后和资金投入运作前也应做工作交接试验；
2、接于供电系统的主进电缆及关键电缆，每一年应开展一次保护性试验，别的电缆一般每1-三年试验一次；
3、新铺设的带正中间连接头的电缆线路，在资金投入运作3个月后，应开展保护性试验，之后按试验周期时间开展。
六、电力电缆线路故障及解决（一）电力工程电源电路线路普遍故障①接地装置或短路故障故障；
②断开故障；
③断开并接地装置故障；
④闪络性故障。
（二）电力电缆线路故障分辨方式 ①当交流耐压试验电缆一芯或几芯对地绝缘电阻，或芯与芯中间绝缘电阻小于100kΩ时，为低电阻器接地装置或短路故障故障；
②当交流耐压试验电缆一芯或几芯对地绝缘电阻，或芯与芯中间绝缘电阻小于标准值许多，但高过100kΩ时，为高电阻器接地装置故障；
③当瑶测电缆一芯或几芯对地绝缘电阻较高或一切正常，应开展电导体持续性试验，查验是不是有断开，若有即是线路故障；
④当交流耐压试验电缆有一芯或几芯电导体不持续，且经电阻器接地装置时，为断开并接地装置故障；
⑤闪络性故障多产生于保护性抗压试验，产生位置大多数在电缆终端设备和正中间连接头。
（三）电力电缆线路故障检验方式 ①当故障点电阻器相当于无穷时，用底压单脉冲发精确测量非常容易寻找短路故障；
②当故障点电阻器等于零时，用底压单脉冲法精确测量非常容易寻找短路故障故障；
③当故障点电阻器超过零低于100kΩ时，用底压单脉冲法精确测量非常容易寻找低阻故障；
④闪络故障能用直闪法精确测量，故障点电阻器超过100kΩ，但标值转变很大，每一次精确测量不确定性；
⑤高阻故障能用冲闪法精确测量，故障点电阻器超过100kΩ且标值明确。
