电缆常用的17个公式 ，可非常快速计算材料用量

发布时间：2020-09-07 16:49:44

计算材料在电缆生产中是十分常见的，今天小编整理了17种常用的计算公式，以帮您快速计算材料用量！

常用公式  记得收藏

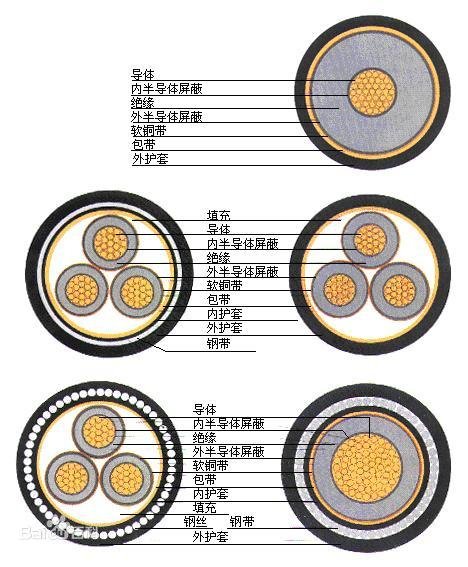

17种常用计算公式

1、 导体的重量=截面积*导体比重（铜是8.89，铝是2.7）

如铜电线120平方毫米计算：120*8.89=1066.8kg/km1. 导体的重量=截面积*导体比重（铜是8.89，铝是2.7）

如铜电线120平方毫米计算：120*8.89=1066.8kg/km

2、导体用量（Kg/Km）：=d^2*0.785 * G * N * K1 * K2 * C

符号【^】表示：除号

“d“表示：导体线径

“G”表示：导体比重

“N”表示：条数

“K1”表示：导体绞入率

“K2“表示：芯线绞入率

“ C”表示：绝缘芯线根数

3、绝缘用量（Kg/Km）：=（D^2 - d^2）* 0.7854 * G * C * K2

“D”表示：绝缘外径

“d”表示：导体外径

“G”表示：绝缘比重

“K2”表示：芯线绞入率

“C”表示：绝缘芯线根数

4、外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G

“D1”表示：完成外径

“D”表示：上过程外径

“G”表示：绝缘比重

5、包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z

“D”表示：上过程外径

“t”表示：包带厚度

“G”表示：包带比重

“Z”表示：重叠率(1/4Lap = 1.25)

6、缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z

“d”表示：导体线径

“N”表示：条数

“G”表示：比重

“Z”表示：绞入率

7、编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθ

θ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T

“d”表示：编织铜线径

“T”表示：锭数

“N”表示：每锭条数

“G”表示：导体比重

常见材料比重：

铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37；PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21；棉布带-0.55；PP绳-0.55；棉纱线-0.48

8、护套厚度=(挤护套后的周长—挤护套前的周长)/2π

9、护套厚度＝(挤护套后的周长—挤护套前的周长)×0.1592

10、绝缘厚度最薄点：标称值×90%-0.1

11、单芯护套最薄点：标称值×85%-0.1

12、多芯护套最薄点：标称值×80%-0.2

13、钢丝铠装根数=｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)

14、钢丝铠装重量=π×钢丝直径²×ρ×L×根数×λ

15、绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ

16、钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)

17、包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)

其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+K

“ρ”表示：材料比重

“L”表示：电缆长度

“λ”表示：绞入系数
