这次介绍的是电力电缆的分类和各自用途归纳。首先介绍电缆结构:
首先电缆按应用分:
(1)电力系统:架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸电缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电气设备用线电缆等。
(2)信息传输系统:市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通信或其他复合电缆等。
(3)机械设备、仪器仪表系统:除架空裸电线外几乎其他所有产品,主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。
按产品种类分:
1)裸电线及裸导体制品
2)电力电缆
3)电气装备用电线电缆
4)通信电缆及光纤
5)电磁线(绕组线)
6)电线电缆的衍生/新产品

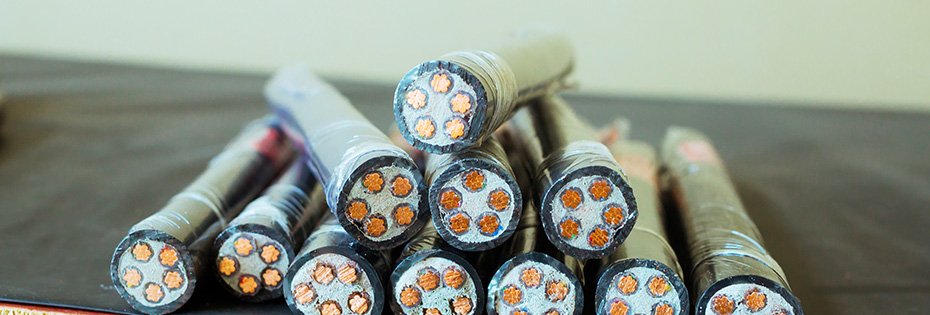

电力电缆主要有油浸纸绝缘铅包电力电缆、橡皮绝缘电力电缆、聚氯乙烯绝缘、聚氯乙烯护套电力电缆、自容式充油电缆等。为了更清楚的区分电缆种类,下面我给大家举几个例子说明一下。
聚氯乙烯绝缘电力电缆
氯乙烯塑料物理机械性能较好,大量用来制造1kV及以下的低压电力电缆,供低压配电系统用。
橡皮绝缘电力电缆
柔软电缆,可移动电力电缆,主要用于企业经常需要变动敷设位置的场合。采用天然橡胶绝缘,电压等级主要是1KV,可以生产6KV级
架空绝缘电缆
带有绝缘的架空导线,架设在电杆上,绝缘设计裕度可小于电力电缆。绝缘采用聚氯乙烯或交联聚乙烯。一般制成单芯,但也可将3~4相绝缘芯绞合成一束,不加护套,称为集束型架空电缆。
变频电缆
工作频率为30~300Hz,选用交联聚乙烯为绝缘材料。
橡套电缆
由多股的细铜丝为导体,外包橡胶绝缘和橡胶护套的一种柔软可移动的电缆。
阻燃电缆
在规定试验条件下,试样被燃烧,在撤去试验火源后,火焰的蔓延仅在限定范围内,残焰或残灼在限定时间内能自行熄灭的电缆。特性是在火灾情况下有可能被烧坏而不能运行,但可阻止火势的蔓延。
耐火电缆
指在规定试验条件下,试样在火焰中被燃烧,在一定时间内仍能保持正常运行的性能。特性就是电缆在燃烧条件下仍然能维持该线路一段时间的正常工作。
A类耐火电缆的耐火性能优于B类。
防水电缆
绝缘层、填充层以及护套层均采用高密度防水橡皮,故具有很强的防水性能。适用于潜水泵、水下作业、喷水池、水中景光灯等水处理设备。
耐寒电缆
广泛应用恶劣的高寒环境,在高寒气候下仍保持良好的弹性和弯曲性能。导体采用多股细绞和精绞成束,一级无氧铜丝作导体。
环保电缆
无卤素、高透光率、高阻燃性、不产生腐蚀气体、防水、防紫外线、不含重金属、可以回收再生利用。
